Amplificador de mástil TDT: Instalación, funcionamiento y ficha técnica

El amplificador de mástil se utiliza para aumentar el nivel de la señal TDT directamente a la salida de la antena, antes de que se produzcan pérdidas importantes en el cableado y en la red de distribución.

Su instalación debe realizarse después de comprobar previamente la calidad y el nivel de señal mediante medidor de campo profesional.

Datos básicos de instalación de amplificador de mástil

Esquema de conexión

La conexión básica se realiza de la siguiente manera:

Antena TDT → Amplificador de mástil → Cable coaxial → Fuente de alimentación → Repartidor o distribución → Tomas de televisión

El amplificador debe colocarse lo más cerca posible de la antena para evitar que la señal pierda nivel antes de ser amplificada.

Material necesario para instalar un amplificador de mástil TDT

Para una instalación estándar pueden ser necesarios:

• Amplificador de mástil.

• Fuente de alimentación compatible.

• Cable coaxial de 75 Ω.

• Conectores coaxiales.

• Antena TDT.

• Mástil y elementos de fijación.

• Repartidores o derivadores, si existen varias tomas.

• Elementos de protección frente a humedad.

• Medidor de campo profesional.

Paso 1. Comprobar la señal antes de amplificar

Antes de instalar el amplificador se debe medir directamente la señal procedente de la antena. Es importante comprobar:

• Nivel de señal.

• Calidad digital.

• MER.

• BER.

• Diferencias entre múltiplex.

• Posibles interferencias.

• Correcta orientación de la antena.

Un amplificador puede aumentar el nivel de señal, pero no corrige una señal de mala calidad. Si la recepción en la antena es deficiente, primero debe localizarse y solucionar el origen del problema.

Paso 2. Seleccionar la ganancia adecuada

La ganancia necesaria dependerá de las pérdidas existentes en la instalación. Entre los factores que deben tenerse en cuenta se encuentran:

• Longitud del cable coaxial.

• Número de tomas de televisión.

• Número de repartidores o derivadores.

• Nivel de señal disponible en la antena.

• Pérdidas producidas por conectores y elementos de distribución.

No debe instalarse un amplificador únicamente buscando la máxima ganancia.

Una amplificación excesiva puede provocar saturación y empeorar la recepción de la TDT.

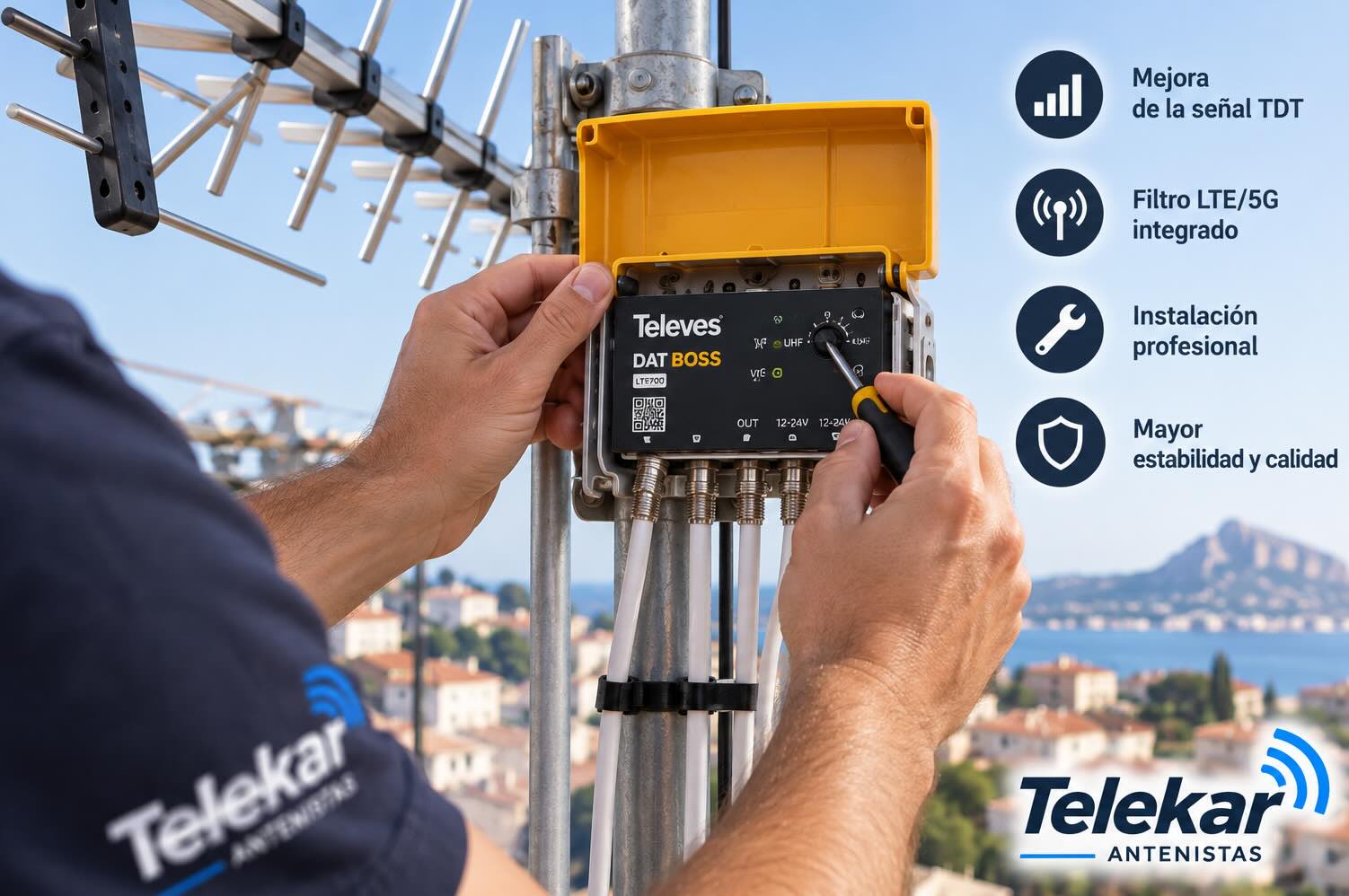

Paso 3. Instalar el amplificador cerca de la antena

El amplificador se instala normalmente fijado al mástil o en una posición próxima a la antena. El tramo de cable entre la antena y el amplificador debe ser lo más corto posible. Durante la instalación se debe comprobar que:

• El conductor central esté correctamente conectado.

• La malla no toque el conductor central.

• Los conectores estén correctamente fijados.

• El cable exterior esté en buen estado.

• Las conexiones queden protegidas frente a lluvia y humedad.

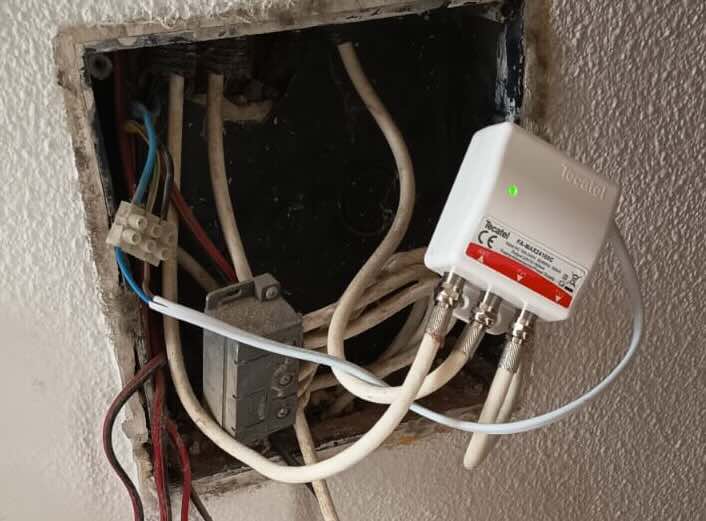

Paso 4. Instalar la fuente de alimentación

El amplificador de mástil necesita alimentación eléctrica. La fuente se instala normalmente en el interior de la vivienda y envía corriente continua hacia el amplificador utilizando el mismo cable coaxial que transporta la señal de televisión.

Debe respetarse correctamente la entrada y salida de la fuente.

Es especialmente importante comprobar que los elementos situados entre la fuente y el amplificador permitan el paso de corriente continua.

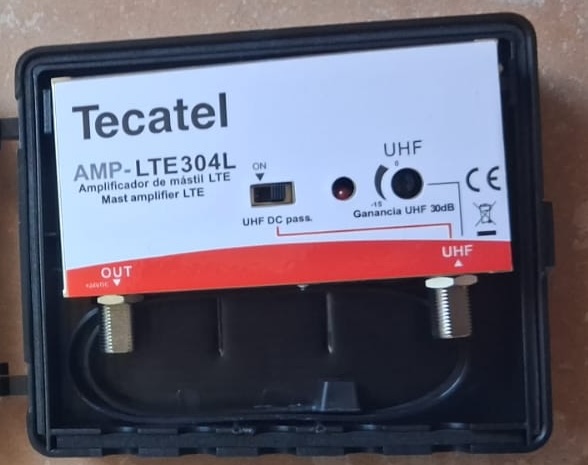

Paso 5. Regular la ganancia

Una vez conectado el sistema, se ajusta la ganancia del amplificador. El ajuste debe realizarse mediante medidor de campo y no únicamente observando el indicador de señal del televisor. El objetivo es conseguir:

• Nivel suficiente de señal.

• Buena calidad digital.

• Ausencia de saturación.

• Equilibrio entre canales.

• Margen suficiente para compensar las pérdidas de distribución.

Paso 6. Medir en las tomas de televisión

La instalación no debe darse por terminada midiendo únicamente a la salida del amplificador. Es recomendable comprobar también las tomas finales de televisión. De esta forma pueden detectarse pérdidas provocadas por:

• Cableado deteriorado.

• Tomas defectuosas.

• Repartidores.

• Derivadores.

• Empalmes.

• Conectores mal instalados.

Valores que debe comprobar el técnico

Durante la puesta en marcha deben revisarse principalmente:

Los valores adecuados pueden variar dependiendo de la instalación y del equipo utilizado, por lo que deben interpretarse junto con las mediciones realizadas por el técnico.

Errores frecuentes en la instalación

Instalar demasiada ganancia

Más amplificación no significa necesariamente mejor señal. Un nivel excesivo puede saturar los equipos y provocar pixelaciones, cortes o desaparición de determinados canales.

Colocar el amplificador demasiado lejos de la antena

Si existen varios metros de cable antes del amplificador, parte de la señal ya se habrá perdido antes de poder amplificarla.

Por eso se recomienda situarlo cerca de la antena.

Amplificar una señal de mala calidad

Si existen interferencias, ecos o una orientación incorrecta de la antena, el amplificador no resolverá el problema.

Primero debe corregirse la recepción.

Instalar conectores incorrectamente

Un pequeño hilo de la malla en contacto con el conductor central puede provocar un cortocircuito e impedir que llegue alimentación al amplificador.

Instalar repartidores que bloquean la alimentación

Cuando existe un repartidor entre la fuente y el amplificador, debe comprobarse que permita el paso de corriente por la salida correspondiente.

Comprobación final

Una instalación profesional de un amplificador de másamplitil TDT debe finalizar comprobando:

• Funcionamiento correcto del amplificador.

• Alimentación eléctrica.

• Nivel de señal.

• Calidad de señal.

• Ausencia de saturación.

• Estado de los conectores.

• Recepción correcta de todos los canales.

• Nivel disponible en las diferentes tomas de televisión.
